身份证读卡器小模块专业供应,体积更小的身份证阅读器模组
【名  称】:身份证读卡器小模组
【品  牌】:身份证阅读器模块
【浏览次数】:72533
全国服务热线:15017507838  / 15017501838 / 020-29805652 设备采购QQ咨询 二次开发QQ咨询 产品手册下载 更多联系方式

身份证读卡器小模组

一、产品概述:

1、EST-100M第三代身份证读卡器小模组采用身份证核验专用小模块,无需联网,脱机即可读取身份证芯片里面的全部身份信息。

2、符合 ISO14443(TYPE-B)标准,通过配套解码软件,可将身份 证内的数字压缩相片还原为可视照片,实现完全的“人、证同一性”的认定。

3、EST-100M 身份证小模组性能强,支持多种通信方式,包括 USB 接口、TTL 串口、RS232 串口,可根据终端设备不同接口选择对应型号使用。 身份证小模组支持个性化定制,包括天线板尺寸定制、接口定制等。

4、EST-100M 尺寸小,便于安装,提供开放的应用程序接口(SDK 开发包),适用于自助机、排队叫号机、机器人、人脸测温一体机、访客机、人 证机、通道闸机、门禁、图书借阅终端、医疗终端、银行终端等设备里面,安装 灵活,固定方便。

二次开发支持:

Windows:支持 C、C#、C++、Delphi、Java,VC,VB,PB、Python 等语言二次开发;

Android:提供 Demo 开发源码,可提供测试的apk;

BS 开发:支持 JSP、PHP、ASP、HTML、ASPX等WEB语言的二次开发,提供网页浏览器的Demo;

Linux:支持;

单片机:支持,可提供串口底层通讯协议。

身份证读卡器小模组

二、技术参数:

1、符合身份证阅读器通用技术要求,兼容 ISO-14443(TYPE-B)标准;

2、工作频率:13.56MHz(fc);

3、天线能量输出; a)天线表面磁场强度(Hmax)≤7.5A/m rms; b)天线表面法线方向 5cm 处电磁场强度(Hmin)≥1.5A/m rms;

4、通信接口:USB 、TTL 串口、RS232 串口 三种可选;

5、电源:USB 供电,DC5V/500mA(±5%);

6、阅读距离:0-5cm;

7、阅读时间:USB600s;串口<1S;

8、适用于 WIN98/2003/XP/WIN7 平台;

9、可用二次开发工具:VC/DEPHI/VB/PB 等;

10、具有电源自动保护设计;

11、平均无故障工作时间(MTBF):大于 5000 小时;

12、使用环境: a)工作温度:-20℃~55℃; b)储运温度:-30℃~65℃; c)相对湿度:20%~90%RH; d)大气压力:60KPa~110 Kpa;

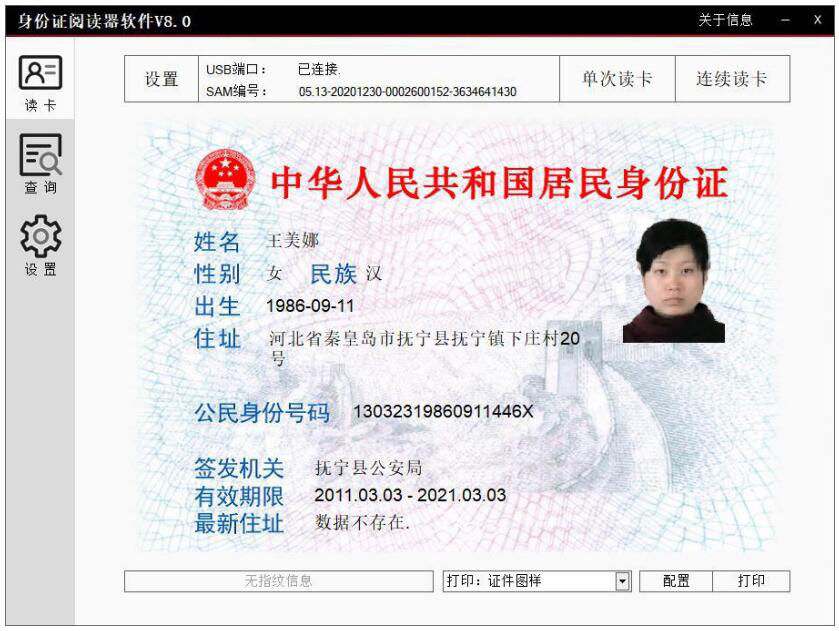

广东东信智能科技有限公司身份证模组PC端软件应用图

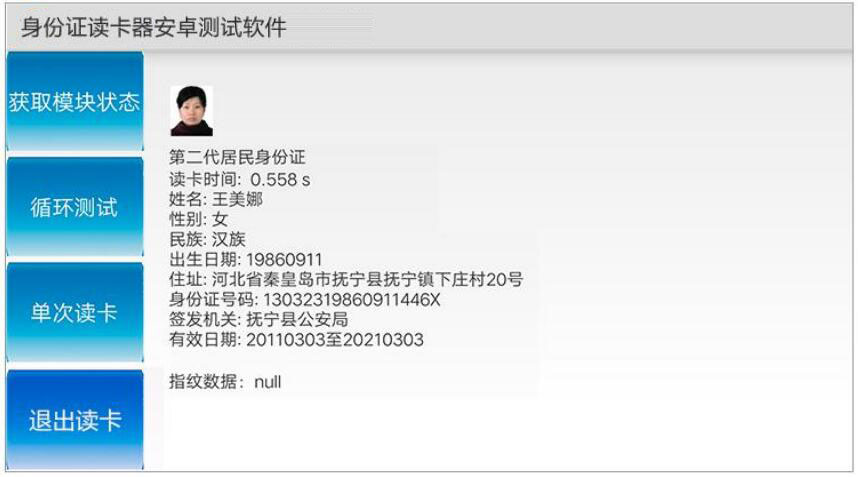

广东东信智能科技有限公司身份证模组安卓端软件应用图

三、结构尺寸:


注意:预留空间一定要考虑插线位置

孔位标准:M2,孔位不带螺纹

尺寸:52.2*9.7 mm

通信接口:同时支持 USB(5V)接口和 TTL 串口(5V 供电,3.3V 电 平),采用 6Pin 1.0 间距接头

天线接口:3pin 1.25 间距接头

身份证读卡器小模组

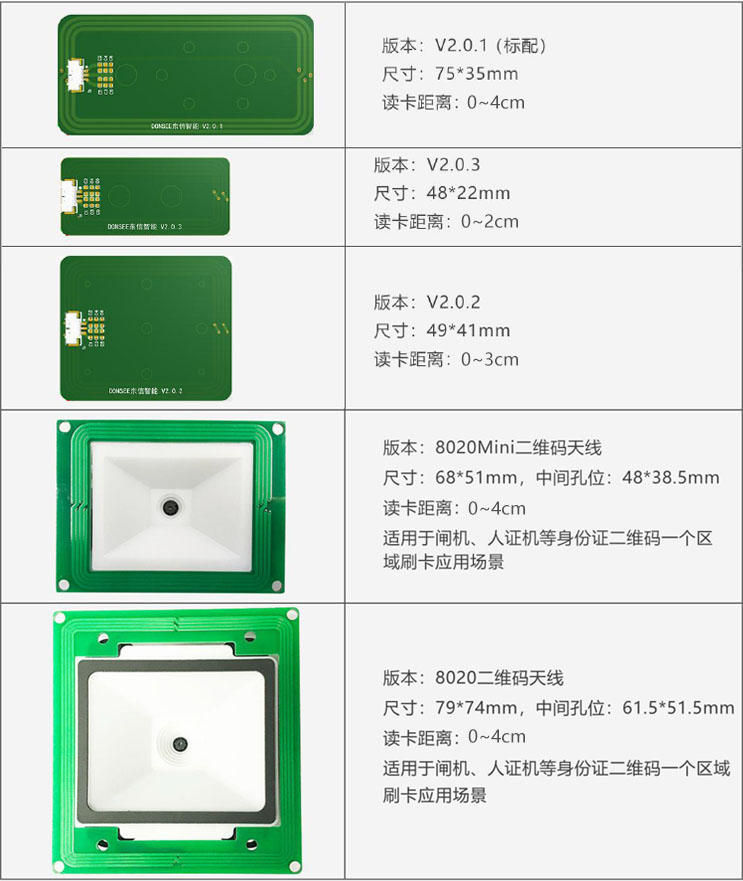

身份证小模组天线规格尺寸:

身份证读卡器小模组


提供以下天线板尺寸: 49*41mm(标配) 48*22mm 75*35mm 其他尺寸天线板,可以根据客户需求,批量定制。

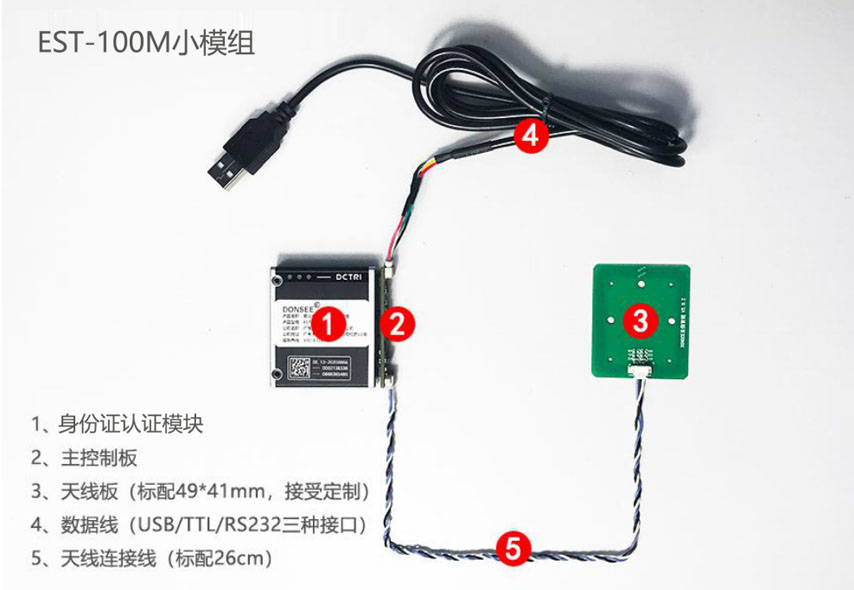

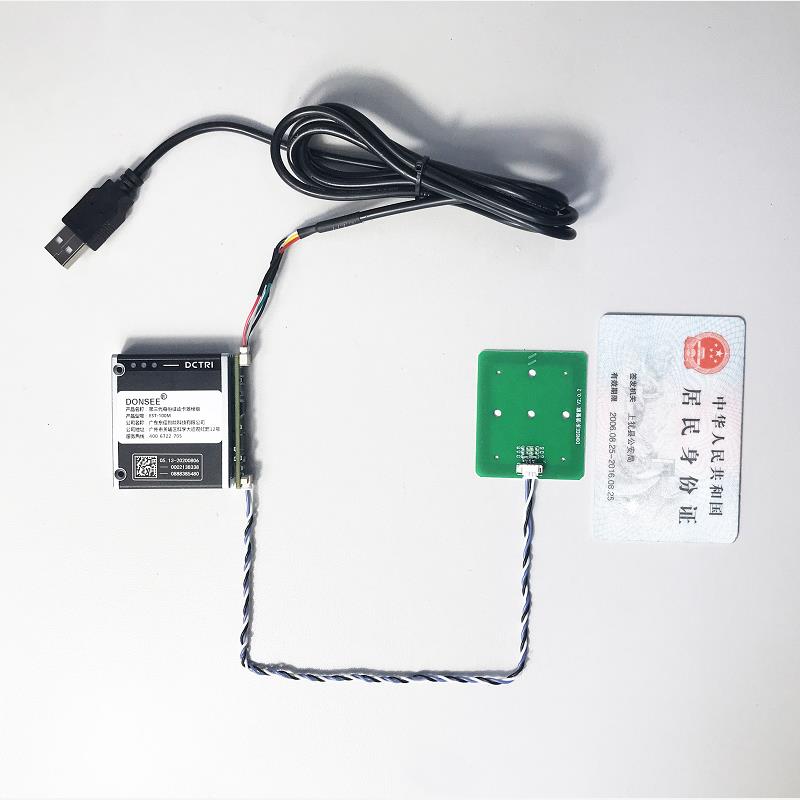

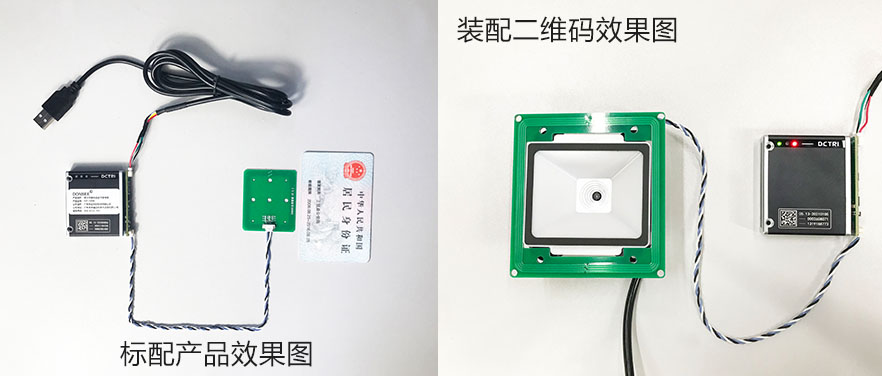

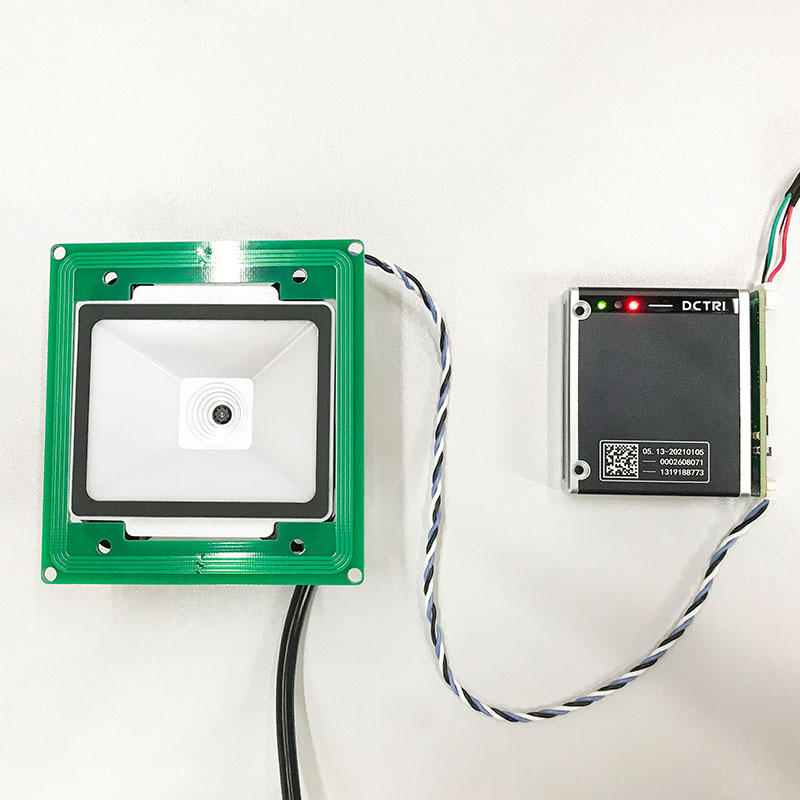

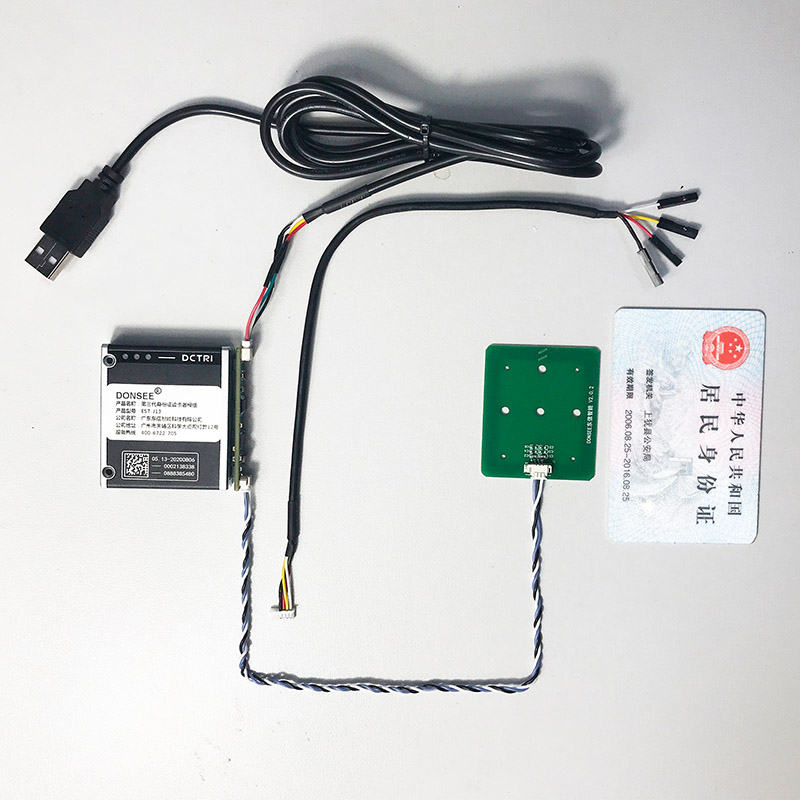

身份证小模组实物图:

身份证读卡器小模组

使用注意事项:

EST-100M 第三代身份证读卡器小模组是标准的信息化电子设备,应 按照正确的操作方法使用该设备,若使用不当会造成身份证模块不能正常工作或 损坏设备,为避免不必要的损失,请在使用前详细阅读并特别注意以下事项:

●请小心轻放。严禁剧烈震动与撞击,避免对设备造成不必要的损坏。

●在连接或取消与其他设备连接时,请将电源关闭,当模块正在工作时, 请勿随意移动或跌落。

●请勿使模组板子板受到浸泡、雨淋,长时间不使用时,请包装好,防止 灰尘进入机器内。

●该产品在寿命终止需报废处理时,应遵守国家及所在地方的法律法规要 求,进行安全、环保处置。解剖产品分类回收,亦可交经销商或我单位联系统一 处理。

●为 A 级产品,在生活环境中,该产品可能会造成无线电干扰。在这种 情况下,可能需要用户对其干扰采取切实可行的措施。

●身份证读卡天线周围建议留 1-2cm 的空间,不要有其他金属干扰、电 磁干扰等以免影响读卡效果。
