行业首创支持四种卡读卡器:接触式社保卡+非接医保健康卡+身份证+磁条的多功能身份证社保卡读卡器模组
【名  称】:千景多功能社保卡身份证读卡器模组
【品  牌】:身份证阅读器模块
【浏览次数】:73319
全国服务热线:13822218564  / 13922210502 / 020-29805656 采购咨询 开发咨询 产品手册下载 更多联系方式

一、多功能社保卡读卡器概述:

此款多功能社保卡读卡器机型符合社会保障卡规范要求,通过人社部指定检测机构的检测,通过PBOC3.0 Level1/2和EMV2000 Level1/2认证,支持USB/网络接口/PS2口/RS232通讯方式,可将芯片内的个人信息资料读出并将此信息上传至计算机。

多功能社保卡读卡器

千景多功能社保卡身份证读卡器

1、支持身份证+ISO/IEC 7816-1/2/3接触式CPU卡+ ISO/IEC 14443-A/B非接触式卡片+ISO/IEC 7811 磁条卡四种卡片读取;

2、4个PSAM卡安全模块、支持高速PSAM卡安全交易认证;

3、支持具有电源短路、过流过载自动保护设计;

4、接触式卡片通信速率最高支持307200bps、非接触式卡片通信速率最高支持424Kbps ;

5、支持在线程序升级,提供Windows/android/Linux/Unix等各种平台下的应用程序标准动态库接口。

6、特别支持:可以脱机读身份证信息和社保卡里面信息;

千景多功能社保卡身份证读卡器

身份证阅读器模组在自助服务终端相关行业应用:

身份证社保卡读卡器模组各行业应用

● 安卓手持智能终端,集成身份证阅读器模块更加便利;

● 边检部门自助服务终端验证身份证;

● 车站、民航自助售票机读取信息信息;

● 机场自助值机验证身份证真假;

● 就医自助服务终端、挂号交费一卡通录入身份证信息;

● 民航自助售票机读取信息信息;

● 银行填单机,客户可自主进行开户及办理业务;

● 社保自助服务终端,市民可以自助完成操作;

● 自助售货机验证未成年人与否;

● 单位从业人员自助登记系统录入身份证信息;

● 社区养老服务终端;

● 自助售货机验证未成年人与否;

● 避孕套自助售货机,让使用者没有隐私烦恼;

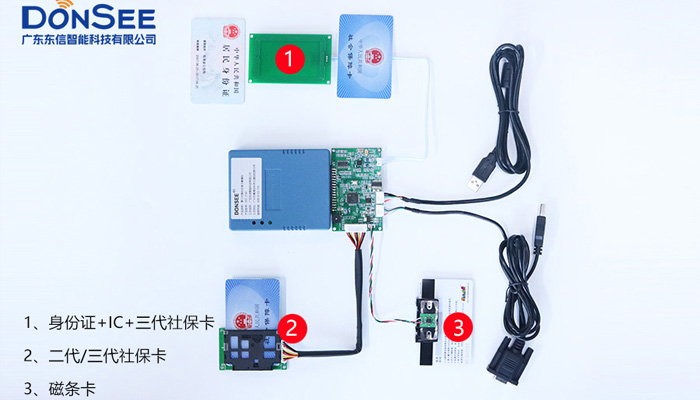

二、产品整图:

多功能社保卡读卡器

支持以下主流四种卡:

1、身份证

2、非接触式卡(例如IC卡、健康卡)

3、接触式芯片卡(例如社保卡、医保卡)

4、磁条卡(例如银行卡)

三、产品主要性能参数:

主处理器

32位处理器、频率72MHz、工业级

接触式读卡模块

支持标准:ISO/IEC 7816 1/2/3标准卡片类别:接触式CPU卡、逻辑加密卡4442/4428、Memory卡等支持速率:9600~307200bps,卡拔插寿命:大于100,000次

非接触式读卡模块

支持标准:ISO/IEC 14443 A/B标准卡片类别:Mifare One、非接触式A、B类卡支持速率:106~424Kbps

磁条读卡模块

支持标准:ISO/IEC 7811支持磁道:1/2/3磁道刷卡方向:双向

身份证模块

标准中国身份证卡

工作频率

13.56MHz(fc)

天 线 辐

射 强 度

1)天线表面磁场强度(Hmax)≤7.5A/m rms;

2)天线表面法线方向2.5cm处电磁场强度(Hmin)≥1.5A/m

阅读距离

身份证:0—3cm无盲区;非接卡:0—4cm无盲区

读卡速度

<1s

供    电

DC5V—500mA

通讯方式

USB支持HID、CCID、PC/SC协议,支持模拟键盘输出协议通信速率12Mbps,线长度1.5米

串口,RS232接口,通讯波特率:115200,线长度1.5米

平均无故障工作时间MTBF

>5000小时

工作温度

0℃~50℃

四、产品尺寸图

4.1 主板图(主控制板)

社保卡读卡器

4.2 天线板图(身份证+非接触卡刷卡区域)

社保卡读卡器

4.3 卡座板图

社保卡读卡器

4.4 SAM模块图(公安部身份证验证模块)

社保卡读卡器

五、产品结构说明

5.1、主控板

社保卡读卡器

5.2 天线板

社保卡读卡器

5.3 卡座板

社保卡读卡器

5.4 连线

社保卡读卡器

六、备注说明

此款多功能社保卡读卡器不同身份证稳定读卡距离0-3CM  ,天线正上方及正下方不能有金属,天线的四周如果有金属至少要留有2CM距离的间隙,这样可以有效保证天线读卡稳定性

通讯线序说明:

串口USB口

红线VCC5VCC5

白线TXDU_D -

绿线RXDU_D +

黑线GNDGND

黑线GNDGND
