一、产品介绍

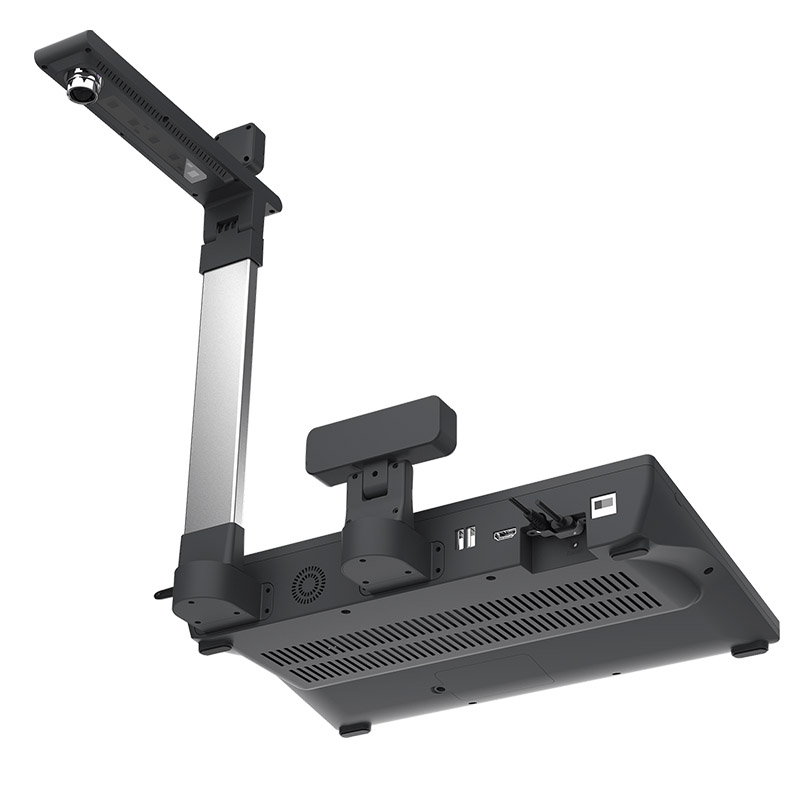

身份证社保卡手写签名一体机是新一代的渠道服务智慧化产品，集人像拍摄、文稿拍摄、二维码扫码、手写签名、指纹采集、社保卡读卡、二代身份证阅读等功能于一体，被广泛应用于各类运营商，涉及电力、医疗、酒店、金融、保险等窗口行业，极大地便利了身份核验、信息采集、客户签字授权等方面的需求。

二、产品功能

1、文档拍照

足以胜任消费级数码相机的大尺寸感光元件，即使500万分辨率也有良好的清晰度；

深色绒面文稿垫，避免环境反光，有利于在不同环境下对拍摄对象更准确地自动裁切；

3级调光补光灯，适应不同拍摄介质；

触控式补光按钮，耐久和易操控；

2、人像拍照

当客户签字或预览屏幕内容时，设置在屏幕边缘的摄像头即可拍摄满意的用户头像，无需操作员频繁调整摄像头角度，减少操作员的劳作强度；

长景深镜头，可在40~1000cm范围内清晰拍摄身份证信息+用户头像作为实名制应用；

出众的弱光拍照表现能力；

采用专业的人像拍摄点测光方式，解决了高光比环境下人脸部分曝光不准的问题；

SDK提供人像区域提示框功能，让用户更准确地拍出合规的现场照片；

3、手写功能

采用主流的无源无线电磁手写技术，在众多传统触摸技术平面二维基础上增加了一个压感维度，触摸分辨率达到原先4倍以上的精度，数据量增加了6倍以上，足以记录人们书写过程中的丰富信息，这样的签名用于识别用户身份；

压力变化曲线平滑，书写笔迹美观流畅；

底层软件笔迹优化，完美展现用户书写效果。

4、证卡识别（身份证）

符合ISO14443 Type B标准,以及《GA 450-2003台式居民身份证阅读器通用技术要求》、《1GA450-2003台式居民身份证阅读器通用技术要求第一号修改单(草案)》

读卡距离限定：0~3cm，防止越界读取用户信息；

证卡验真功能：可以读取出有效信息的证件均为合法证件；

结合人像，指纹比对，实现人证合一验证。

5、指纹录入

公安认证指纹模块，大尺寸采集窗，指纹数据一次采集完整，用户体验好；

内置公安标准指纹识别核验算法，可以和身份证内置指纹信息做核验，合法性有效性有保障；

电容模块和光学模块可选，兼顾性价比和高端性能诉求；

配合人脸比对三方核验，人证一致性更加可靠；

6证卡识别（智能卡）

符合ISO7816 、ISO14443标准,可读写售电卡，社保卡，银行卡等诸多接触式芯片卡

三、规格参数

项目参数

主板

main board产品名称

product name手写信息数字签名板

系统

systemLinux/安卓

CPU主频

frequencyARM Cortex-A55 四核 64-bit CPU，主频2.0GHz

GPU/NPUMali-G31 MP2/0.5 TOPS，支持INT8/ INT16

内存DDR2G

存储EMMC16G

屏幕

Screen屏幕尺寸

Panel Size10.1英寸

显示分辨率

Resolution1200×1920/1280×800

液晶模式

LCD TypeIPS

显示区域

Active Area216.96 × 135.6mm

对比度

Contrast Ratio1000:1

亮度

Brightness250cd/m²/300cd/m²

响应时间

Response Time25ms

可视视角

Viewing Angle89°/89°(H)/89°/89°(V) (Typ.)(CR＞10)

显示颜色

Display Color16.7M(8bit)

电容触控

（选配）

Capacitive touch

（option)多点触控10点

触摸屏工艺G+G

表面硬度7H

点击寿命100万次

电磁手写相关参数

EMR笔感应技术

Pen Technology无源被动式电磁感应Battery-free Electromagnetic Resonance

手写分辨率

Pen Resolution5080LPI

压感级别

Pressure Level8192 Levels

精确度Accuracy±0.5毫米 (中心), ±2.0毫米 (边角)

感应高度

Sensing Height10 mm

读取速率

Report Rate233 PPS

握笔倾角识别(angle)最大允许±45°握笔角度

笔迹特征智能比对算法支持笔迹特征采集相似度智能对比，给出5维运笔特征相似度对比结果

笔迹溯源回放支持1比1签字笔迹原始数据溯源

存储安全校验支持笔迹图片加密存储，防复制和篡改

外设

peripheral身份证(选配）

identity card内置二代证阅读器，支持二代证身份证信息数据读取

高拍仪（选配）

High speed scanner（200/500/800/1300/1600）万像素高拍仪

IC卡

IC card reader支持 ISO 7816 CPU 卡、支持社保、银联卡等

支持 ISO 14443 TypeA、TypeB、M1、卫计委居民健康卡

支持 ISO 7811

支持 4 个 PSAM 卡座

安全芯片加密（选配）

Securechip encryption支持国密加密SM1\SM2\SM3\SM4，拆机自毁（提供商用密码证书）

摄像头(选配）

camera单目或双目摄像头支持活体检测，像素200万/500万，单目鱼眼摄像头500万，支持人脸比对

指纹(选配）

fingerprint256*360 公安部二代证标准/ 256*288普通/ 192*192普通

喇叭(选配）speak支持语音推送

数据传输方式

transmission mode支持USB、RJ45、Wi-Fi数据交互通信

外部接口

External interfaceType-C*1 ，USB*4、 RJ45*1

系统管理

system management支持在线软件升级、设备管理及广告内容更新。

软件对接

Software docking支持各类业务系统对接服务，以及各种签名、指纹、摄像、拍照采集对比等定制开发服务。开发环境语言支持C++、JAVA、C#等等

整体

General开关机

turn on/OFF电源开关按键：可控制设备开关机；

外观设计及尺寸

dimension产品外观及尺寸符合小巧，易于摆放要求。

屏幕倾斜15度~35度易于观看。

线缆Cable线缆和机身连接可拆卸。设备端只有一条集成线缆与控制端或其它设备交互，简洁桌面，线缆长大于2米。

防滑装置

Antiskid device设备底部有防滑装置，不容易滑动，方便客户操作

电池电源

power电源适配器：12V/2A，外接电源独立供电

底座base电磁笔配置底座

数据线

data cableType-C含DC-IN 和USB 二合一线

外形尺寸

Dimension356*180*20mm

颜色Color黑色Black

可调节支架

Adjustable Stand调节支架 Adjustable Stand

工作功耗

Power Consumption≤7W

其它待机功耗

Standby Consumption0.5W以下

工作温度与湿度

Working Temperature and Humidity0 -+ 40°C 、 20-80%

四、人机接口

4.1接口

通信接口：Type-C*1 ，USB*4、 RJ45*1

4.2商标、铭牌、信息标识

商标：公司商标或客户订制

五、软件规格（TBD）

配置软件：在windows系统及国产系统均能适配使用。

Windows适配系统：Windows Server2003 / Server 2008 / Server 2012 / Server 2016 / XP / Vista / Win7 / Win8 / Win8.1 / Win 10（32/64bit）或Win 11（32/64bit）

六、电源环境适应性

1、电压、频率的适应范围；

电压适应性

电压/频率100～240VAC ,50～60Hz

2、电源适配器的认证要求及电源插头类型

国家

（或地区）电压

范围电源线

类型电源线

认证要求

中国100～230VI型CCC

七、气候环境适应性

储存环境

温度范围0℃～40℃应该比使用范围大

相对湿度范围20%～80%RH

海拔0～2000m

使用环境

操作温度范围0℃～40℃

相对湿度范围20%～80%

海拔0～2000m
