一、概述：

此款机型采用USB/RS232接口可选，采用国际上先进的TypeA/B非接触IC卡阅读技术，通过内嵌的专用安全控制模块（SAM），将芯片内的个人信息资料读出并将此信息上传至计算机或者自助终端相关设备。

本产品具有体积小巧，连接方便，功耗低，读卡速度快等特点。可灵活应用于自助终端、机柜等设备集成使用。本产品提供开放的应用程序接口（API），供用户进行应用开发,支持C#/JAVA/VC/VB/PB/DELPHI/Android等多种开发平台。

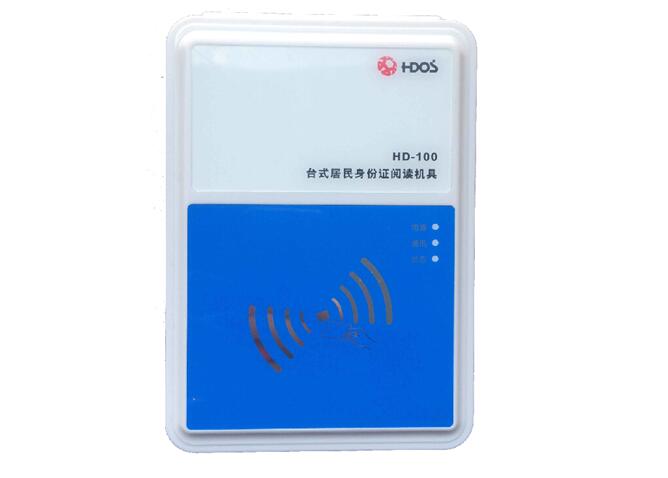

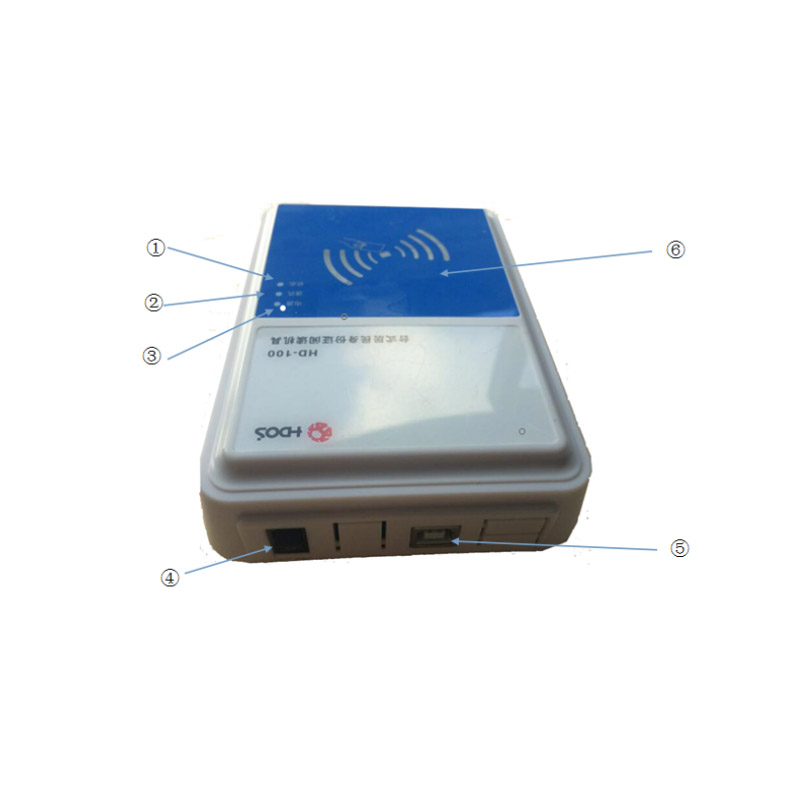

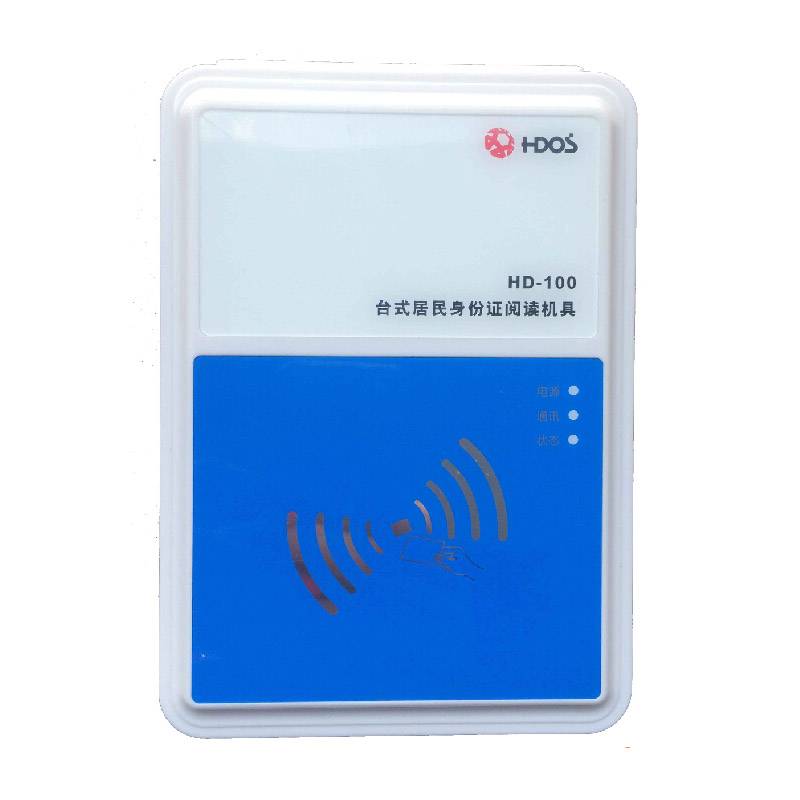

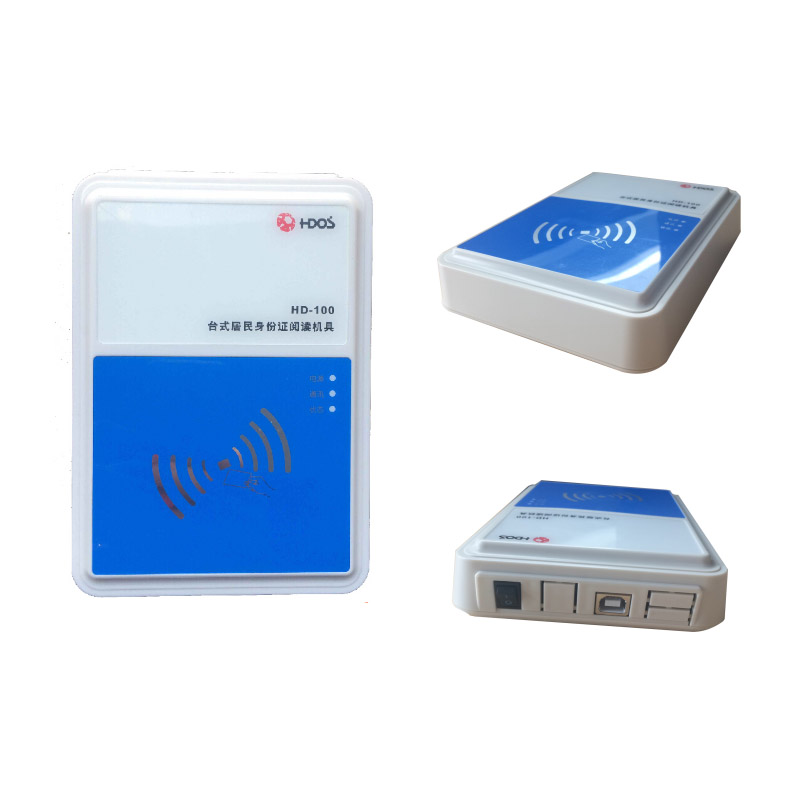

二、产品外观：

三、产品主要功能：

适合领域

公安、卫生、社保、工商、电信、邮政、税务、银行、保险、医疗及各种收费、储值、查询等智能卡管理应用系统。

产品介绍

1)ISO/IEC 14443-A/B 非接触式卡片

2)支持4个PSAM卡安全模块、支持高速PSAM卡安全交易认证 。

3)非接触式卡片通信速率最高支持424Kbps 。

4)全速USB接口、安装方便、无需额外安装驱动、操作简易 。

5)可拓展外接加密键盘 。

6)支持在线程序升级，提供Windows/Linux/Unix/Android等各种平台下的应用程序标准DLL动态库接口。

四、产品性能参数：

主处理器32位处理器、频率72MHz、工业级

非接触式读卡模块支持标准:ISO/IEC 14443 A/B/C标准卡片类别:Mifare One、非接触式A、B类卡支持速率:106～424Kbps读卡距离:大于5CM

外置键盘（选配）按键数量:15个、10个数字键、5个功能键寿命:使用次数大于10万次

USB支持HID、CCID、PC/SC协议，支持模拟键盘输出协议通信速率12Mbps长度1.5米、带磁环

串口(选配)支持标准的RS232接口、485接口通信速率支持9600～115200bps

电源DC5V±5%、USB取电、待机30mA,工作电流250mA

短路保护极性反接保护、过流保护、短路保护

工作环境温度-20℃～105℃；湿度5%～90% 无凝结

尺寸145*105*35

五、测试项目：

测试项目单位范围备注

工作频率(fc)MHz13.56

天线辐射强度A/mHmax≤7.5；Hmin≥1.5

读写距离cm0～5

读卡速度s<1

供电电压V5

工作电流mA<500

MTBFH>5000

工作温度℃0～50

5.1 工作频率测试

测试步骤：

将示波器连接到定标线圈，将定标线圈放置阅读器天线上方，观察示波器上定标线圈感生电压的频率。

测试结果：

SampleSpcResult(MHz)

1#13.56MHz±7KHz13.56

2#13.56

5.2 稳压测试

测试步骤：

1、通过USB连接DUT与PC。

2、打开身份证阅读程序，使样机连接并被识别并连接成功

3、点击程序开始读卡键，使样机工作

4、用万用表测试控制板的电源两端的电压

测试结果：

SampleSpeResult

1#5V±0.25V5.03V

2#5.01V

5.3 电流测试

测试步骤：

1、使用电流表串联在USB上连接DUT与PC。

2、打开身份证阅读程序，使样机连接并被识别并连接成功

3、点击程序开始读卡键，使样机工作

4、分别记录待机状态和读卡工作状态电流

测试结果：

SampleSPCStandby Work

1#<500mA312347

2#319339

5.4 读卡距离测试

测试步骤：

1、使用USB上连接DUT与PC。

2、打开身份证阅读程序，使样机连接并被识别并连接成功

3、把塑胶板(high=1cm/pcs)放于样机表面

4、把测试IC卡至于塑胶板面上

5、分别记录在1cm、2cm、3cm是的读卡是否成功

测试结果：

Sample1cm2cm3cm

1#PassPassPass

2#PassPassPass

5.5 读卡响应时间测试

1、使用USB上连接DUT与PC。

2、打开身份证阅读程序，使样机连接并被识别并连接成功

3、把3块塑胶板(high=1cm/pcs)放于样机表面

4、把测试IC卡至于塑胶板面上

5、使用秒表记录身份证阅读程序显示测试卡信息的时间：t<1s

测试结果：

Pass
